Diffuseur Climatisation Invisible LINEO-PRO CONDI 125 - 1 Fente 1050 mm

Diffuseur climatisation invisible LINEO-PRO CONDI 125

Le LINEO-PRO CONDI 125 ERGOVENT est un diffuseur linéaire invisible spécialement conçu pour les installations de climatisation et de ventilation intégrées dans un plafond en plaques de plâtre.

Après installation, le diffuseur est enduit à fleur puis peint dans la même couleur que le plafond. Seule une fente linéaire minimaliste de 1050 x 20 mm reste visible, permettant d'intégrer la diffusion d'air directement dans l'architecture intérieure.

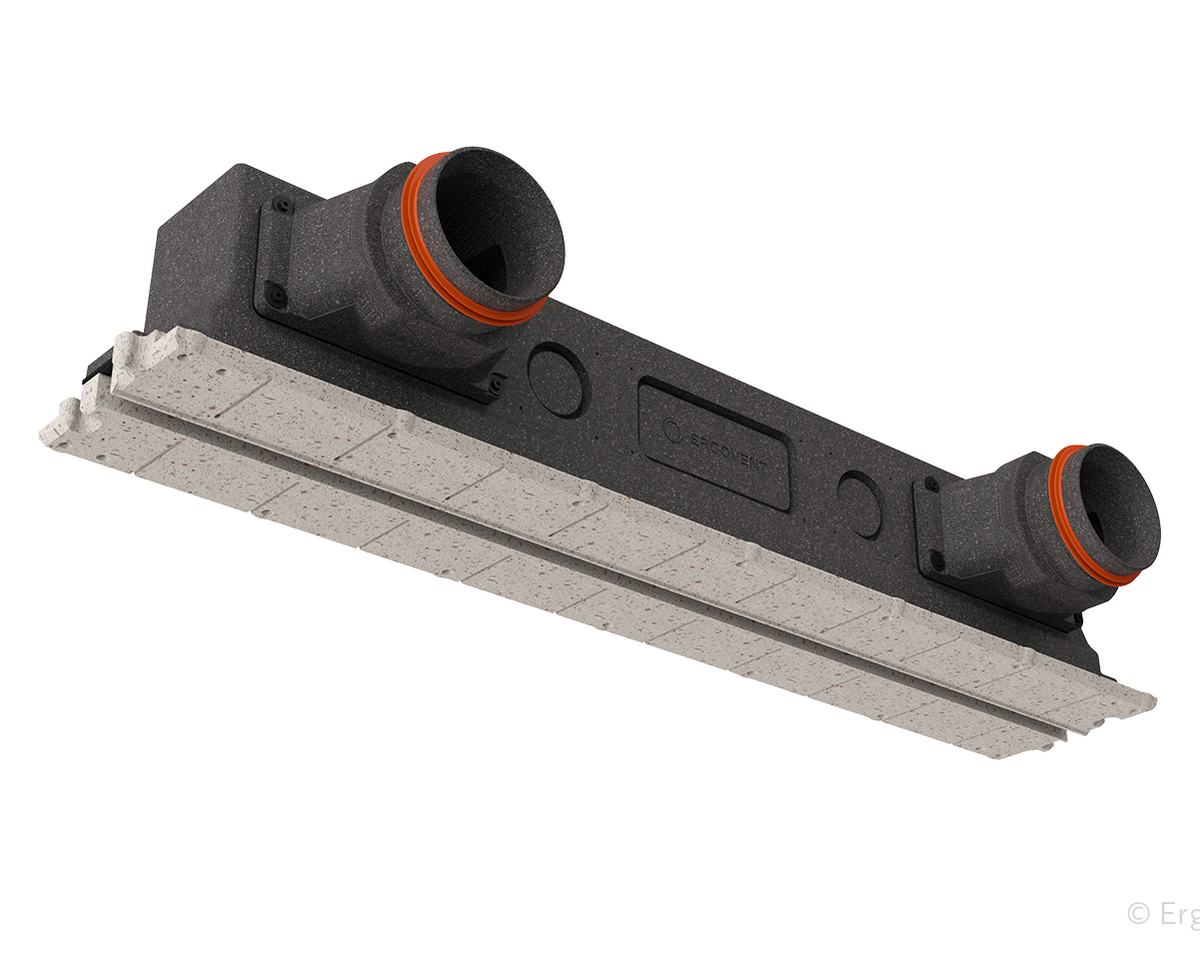

Le LINEO-PRO CONDI 125 dispose de raccordements Ø125 mm et d'un plénum pressurisé en EPP moulé à haute performance d'isolation thermique. Cette conception permet son utilisation aussi bien pour la ventilation que pour la climatisation.

Solution invisible : après enduisage et mise en peinture, seule la fente de diffusion d'air reste visible au plafond.

Pourquoi choisir le LINEO-PRO CONDI 125 ?

• Diffuseur linéaire invisible pour climatisation et ventilation.
• Installation affleurante dans un plafond en plaques de plâtre.
• 1 fente linéaire de 1050 x 20 mm.
• Raccordements Ø125 mm.
• Plénum pressurisé en EPP moulé.
• Excellentes performances d'isolation thermique du plénum.
• Adapté aux applications de climatisation.
• Diffuseur enduisable et peint dans la couleur du plafond.
• Seule la fente de ventilation reste visible après installation.
• Système PUZZLE LOCK permettant de relier plusieurs diffuseurs compatibles.

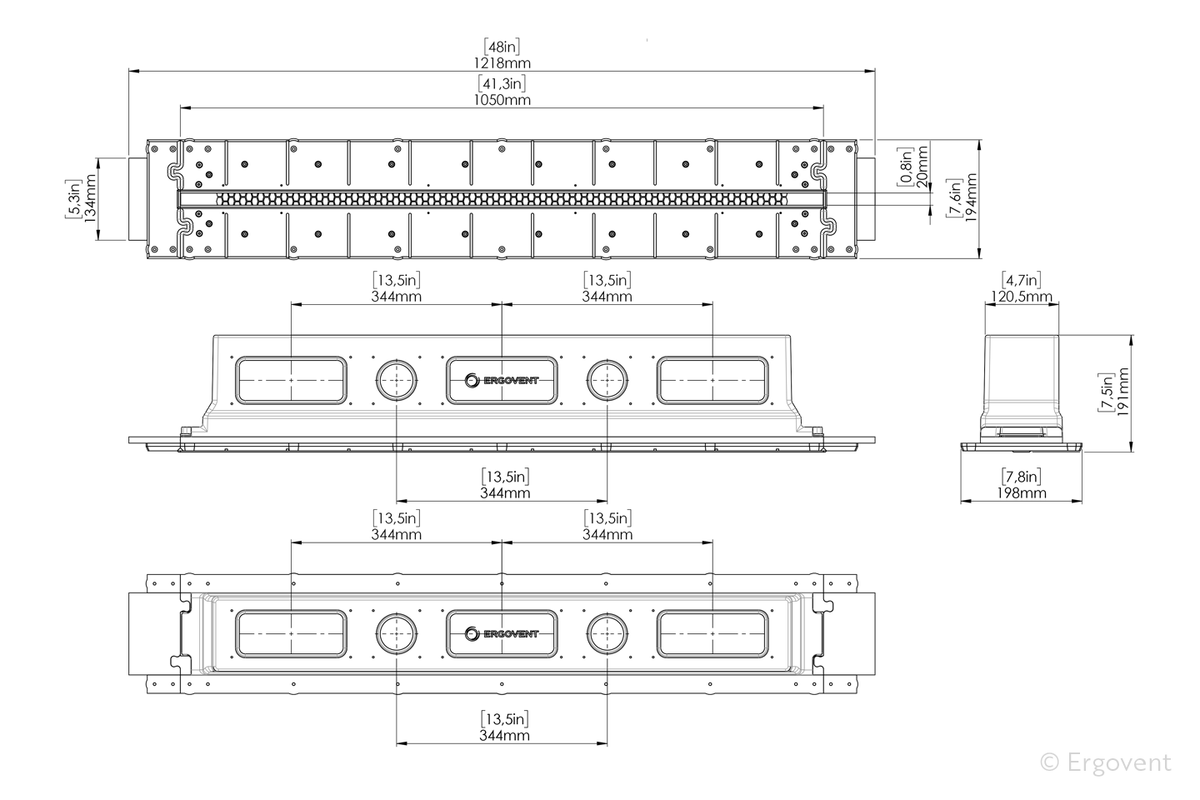

Caractéristiques techniques

• Modèle : LINEO-PRO CONDI 125
• Marque : ERGOVENT
• Application : climatisation et ventilation
• Installation : plafond en plaques de plâtre
• Nombre de fentes : 1
• Longueur de la fente : 1050 mm
• Largeur de la fente : 20 mm
• Raccordement : Ø125 mm
• Largeur d'installation entre profilés : 134 mm
• Hauteur minimale d'installation : 191 mm
• Plénum : EPP moulé à isolation thermique
• Système de raccordement : PUZZLE LOCK
• Finition : enduisable et peignable
• Fiche technique

Prix indiqué à l'unité pour un diffuseur LINEO-PRO CONDI 125.

Un diffuseur invisible spécialement conçu pour la climatisation

Le LINEO-PRO CONDI 125 a été développé pour permettre l'intégration discrète d'un système de climatisation ou de ventilation dans un plafond en plaques de plâtre.

Contrairement à une grille de climatisation traditionnelle, le diffuseur est intégré directement dans le plafond. Une fois l'installation terminée, le corps du diffuseur disparaît dans la finition et seule une fine fente linéaire reste visible.

Cette conception permet de préserver l'esthétique d'un intérieur contemporain tout en intégrant la diffusion d'air au plafond.

Plénum en EPP pour les applications de climatisation

Le LINEO-PRO CONDI 125 dispose d'un plénum pressurisé en EPP moulé.

Ce matériau offre d'excellentes performances d'isolation thermique. Cette caractéristique est particulièrement importante dans le cadre d'une installation de climatisation et permet au diffuseur d'être utilisé aussi bien pour la ventilation que pour le traitement d'air climatisé.

Une seule fente visible de 1050 x 20 mm

Une fois le LINEO-PRO CONDI 125 installé, enduit et peint, seule une fente de 1050 mm de longueur et 20 mm de largeur reste visible.

Cette ouverture linéaire crée un détail architectural particulièrement discret et permet de remplacer visuellement les grilles de ventilation traditionnelles par une ligne intégrée au plafond.

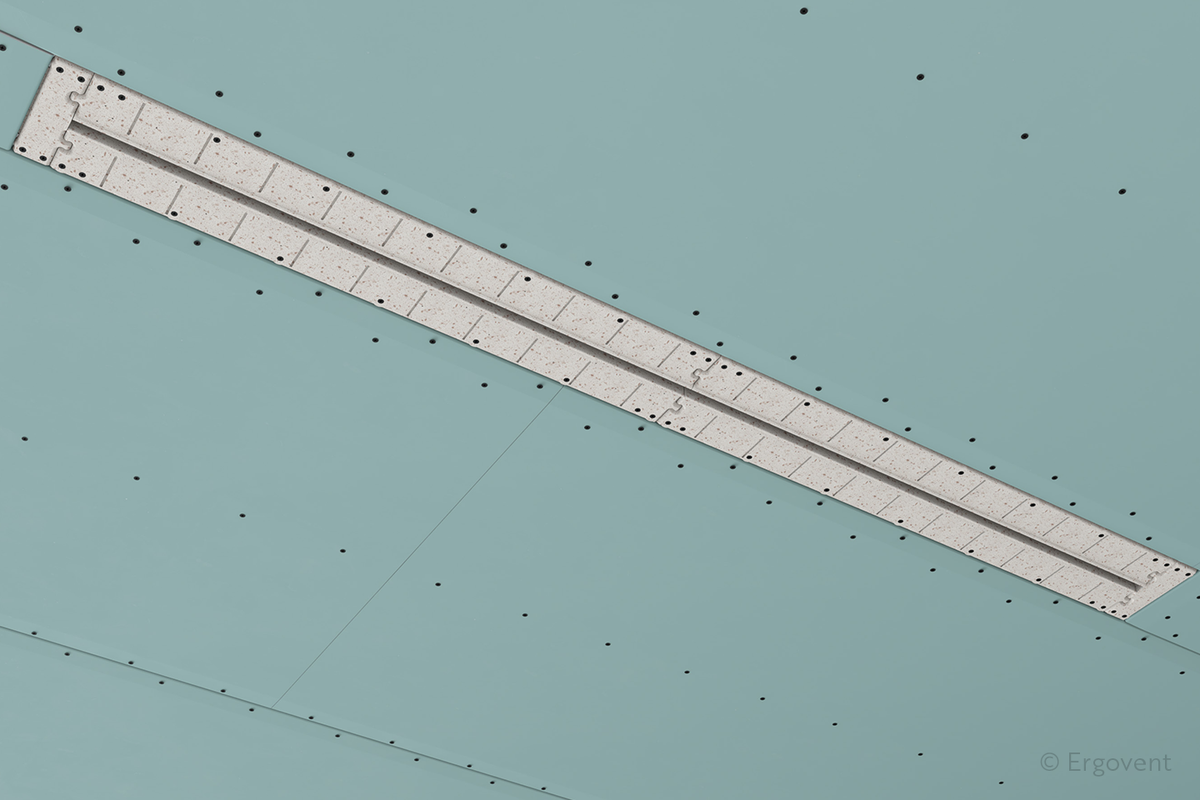

Installation affleurante dans un plafond en plaques de plâtre

Le LINEO-PRO CONDI 125 est conçu pour être intégré dans une structure de plafond en plaques de plâtre.

La largeur d'installation nécessaire entre les profilés est de 134 mm. La hauteur minimale nécessaire à l'installation est de 191 mm.

Ces dimensions doivent être prises en compte dès la préparation du faux plafond afin de disposer de l'espace nécessaire pour intégrer correctement le diffuseur et son plénum.

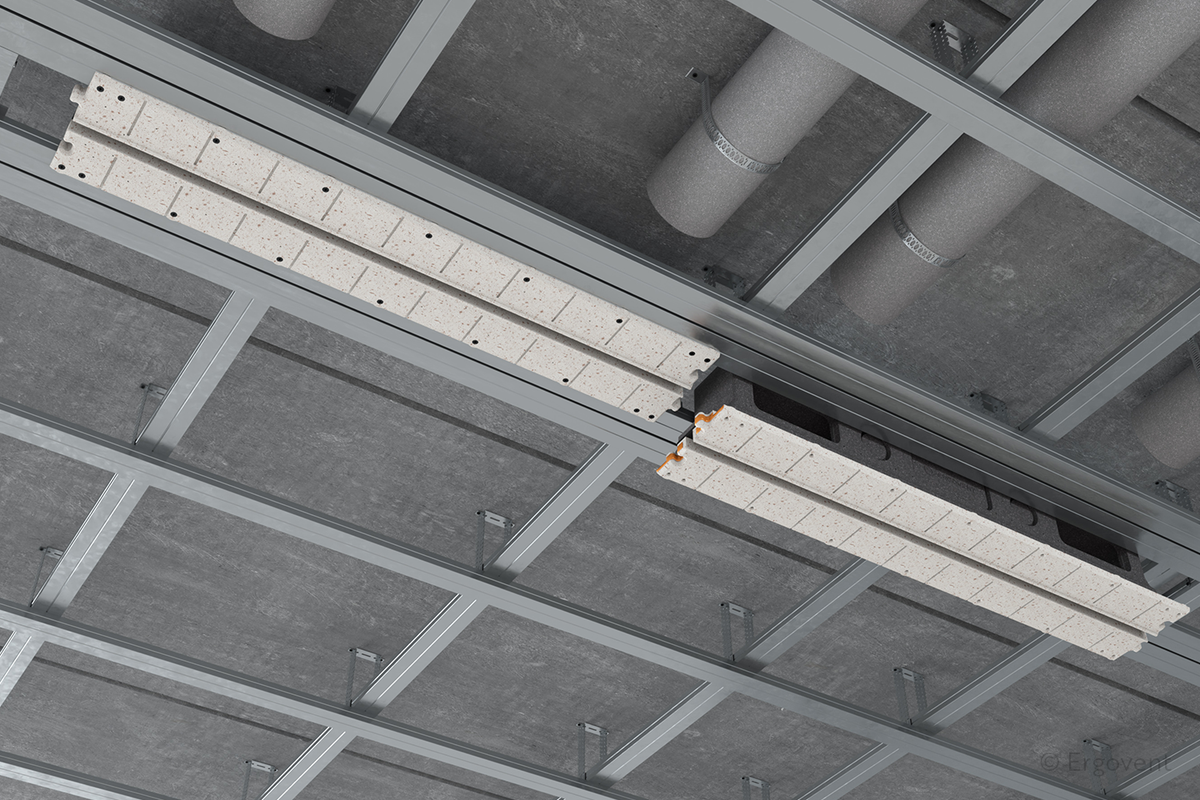

Système PUZZLE LOCK

Le LINEO-PRO CONDI 125 bénéficie du système breveté PUZZLE LOCK, permettant de connecter plusieurs diffuseurs entre eux.

Il peut notamment être associé en ligne continue avec d'autres diffuseurs PUZZLE disposant de raccordements de 75 ou 90 mm.

Cette solution permet de créer de longues lignes de ventilation intégrées au plafond lorsque le projet architectural le nécessite.

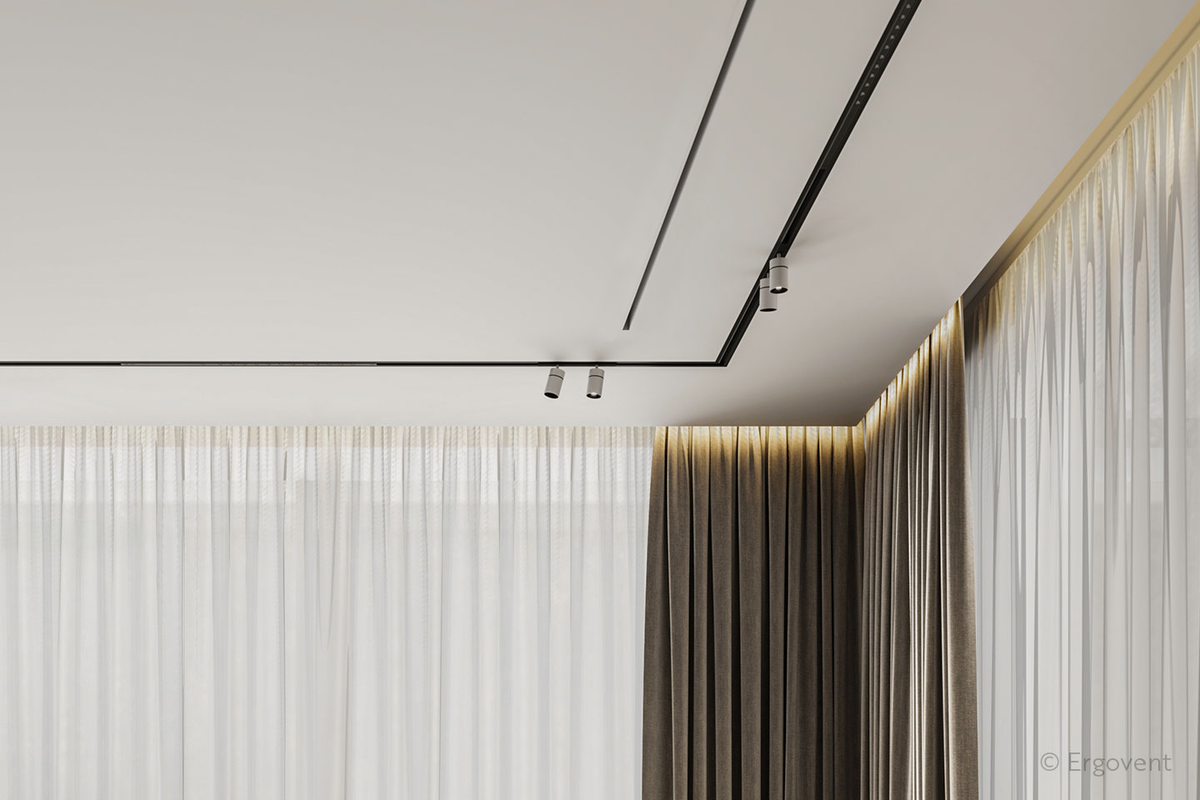

Une finition totalement intégrée au plafond

Après fixation du diffuseur, les parties prévues pour recevoir la finition sont intégrées au travail de plâtrerie.

Le diffuseur est ensuite enduit à fleur du plafond puis peint dans la même couleur. Le cadre disparaît alors visuellement et seule la fente linéaire reste apparente.

Le résultat est particulièrement adapté aux projets d'architecture intérieure minimalistes recherchant une intégration discrète de la climatisation.

Où installer le LINEO-PRO CONDI 125 ?

• Maison contemporaine
• Appartement haut de gamme
• Salon et séjour
• Chambre
• Bureau
• Hôtel
• Restaurant
• Boutique
• Cabinet et espace professionnel
• Projet d'architecture intérieure

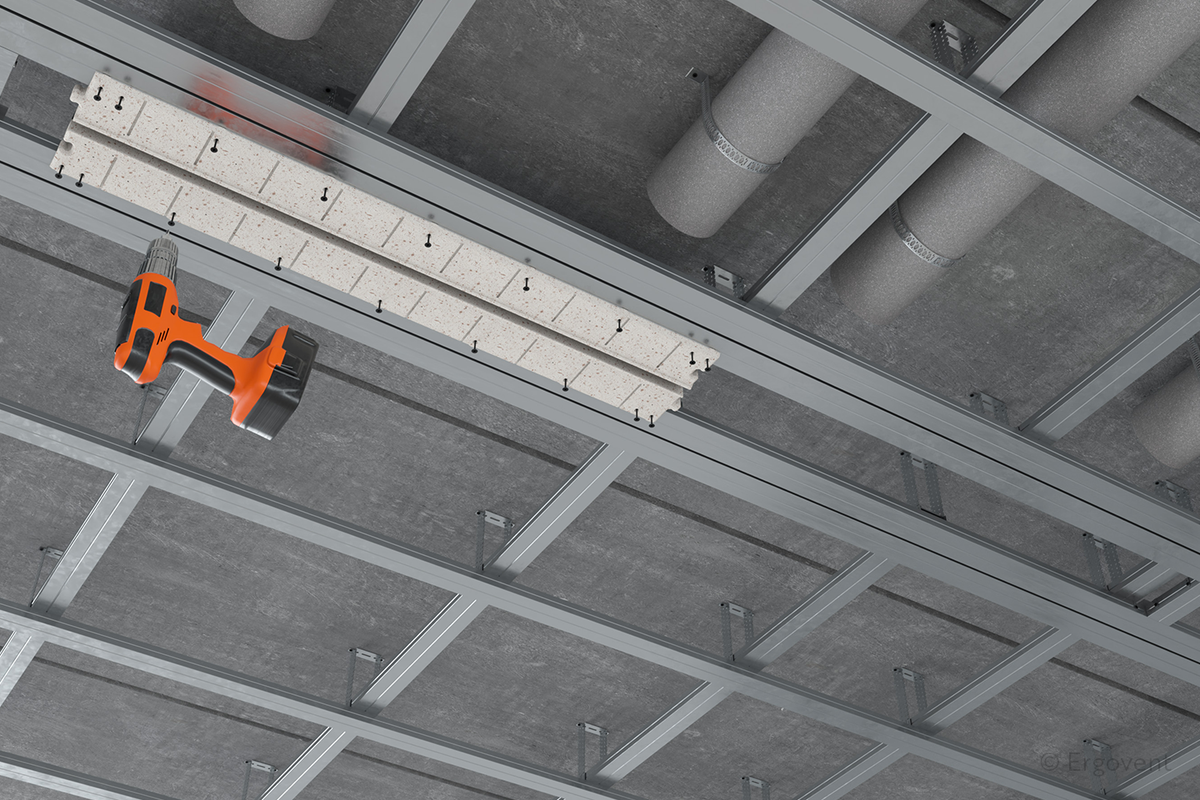

Installation du LINEO-PRO CONDI 125

1. Prévoir l'emplacement du diffuseur dans la structure du faux plafond.
2. Respecter une largeur d'installation entre profilés de 134 mm.
3. Prévoir une hauteur disponible minimale de 191 mm.

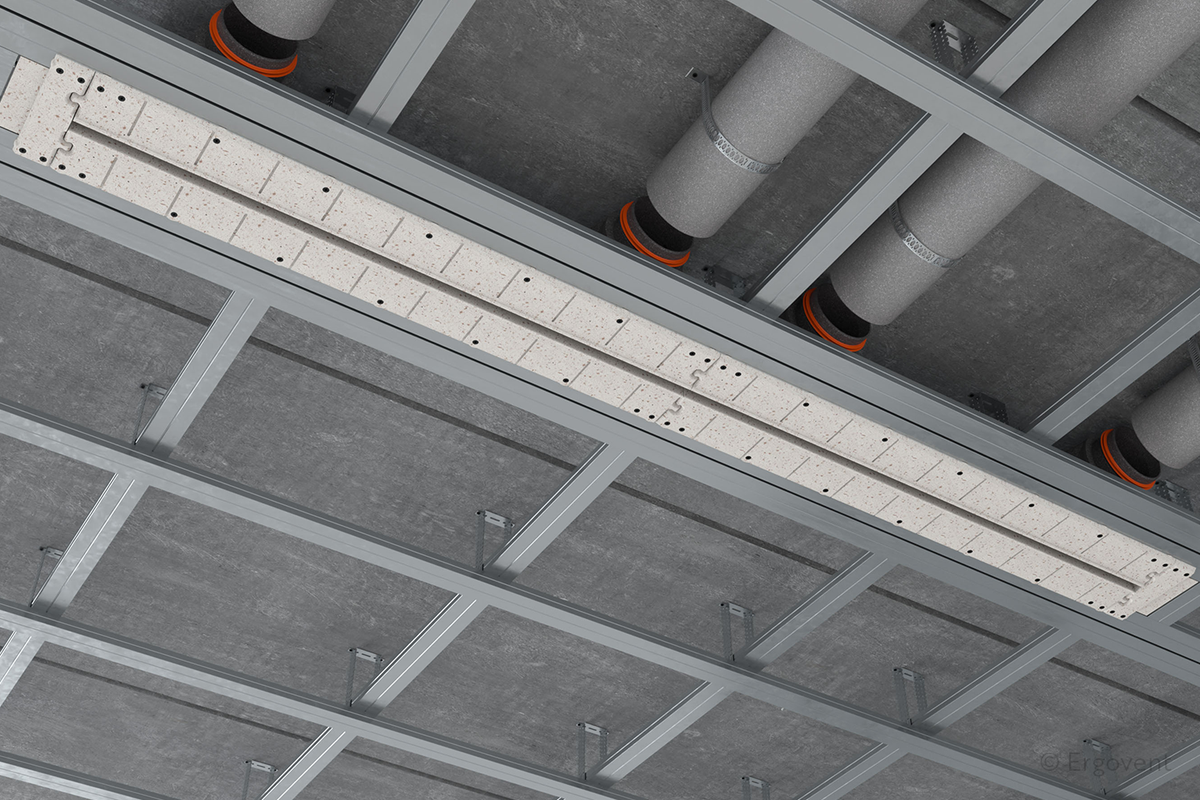

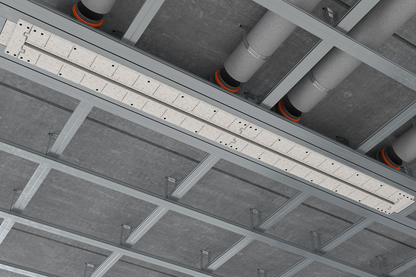

4. Réaliser le raccordement du réseau de climatisation ou de ventilation sur les connexions Ø125 mm.
5. Positionner et fixer correctement le diffuseur dans la structure.
6. Serrer complètement toutes les vis de fixation.
7. Installer les plaques de plâtre autour du diffuseur.
8. Réaliser l'enduisage afin d'intégrer le diffuseur à fleur du plafond.
9. Après séchage et préparation du support, peindre le plafond et le diffuseur dans la même teinte.

Important : lors de l'installation, toutes les vis de fixation doivent être complètement serrées.

Questions fréquentes

Le LINEO-PRO CONDI 125 est-il prévu pour la climatisation ?

Oui. Le LINEO-PRO CONDI 125 est conçu pour les applications de climatisation et de ventilation. Son plénum en EPP moulé offre les performances d'isolation thermique nécessaires à ce type d'utilisation.

Quelle est la dimension de la fente visible ?

Le diffuseur possède une fente de 1050 mm de longueur et 20 mm de largeur.

Quel est le diamètre de raccordement ?

Le LINEO-PRO CONDI 125 utilise des raccordements de diamètre 125 mm.

Quelle hauteur faut-il prévoir dans le faux plafond ?

La documentation technique ERGOVENT indique une hauteur minimale d'installation de 191 mm.

Quelle largeur faut-il prévoir entre les profilés ?

La largeur d'installation nécessaire entre les profilés est de 134 mm.

Le diffuseur reste-t-il visible après installation ?

Le corps du diffuseur est enduit à fleur puis peint dans la même couleur que le plafond. Après finition, seule la fente linéaire reste visible.

Peut-on raccorder plusieurs LINEO-PRO ensemble ?

Oui. Le système breveté PUZZLE LOCK permet de connecter plusieurs diffuseurs compatibles afin de créer une ligne continue.

Peut-on utiliser le LINEO-PRO CONDI 125 pour la ventilation ?

Oui. Le fabricant indique que le diffuseur est adapté aussi bien aux applications de ventilation qu'aux applications de climatisation.
